农村一体化净水设备

农村一体化净水设备

以质量求生存,以信誉求发展,以服务赢市场

所属分类:一体化净水设备

发布日期:2023-11-20

详情

农村一体化净水设备,专业农村小型自来水厂(村镇集中供水)水处理系统设计方案

一、方案设计总则

(一)农村一体化净水设备,适用于农村生活饮用水(饮水巩固提升工程)项目,并提出系统功能设计、结构、性能、安装和试验等技术要求。

(二)农村一体化净水设备,符合需方所提出的水处理技术要求,并引用有关水质标准和规范条文。

(三)农村一体化净水设备,所设计并提供的产品为符合该项目工程的优质产品。

二、设计基础

(一)原水水质

农村一体化净水设备,进水指标:

1、进水:河流、溪流、水库等地表水源或部分地下水源(需检测水样);

2、浊度:晴时100~300NTU,雨时800~1300NTU

3、水温:3~25℃;

4、现有装置:蓄水池;

5、水质问题:晴时水体浊度超标(内有少量泥沙、杂质)、水色发黄、轻微的异味、细菌超标;雨季时沉淀后水质浑浊发黄,泥沙量大,异味严重,细菌超标。

农村一体化净水设备

(二)设计依据

1、出水水质标准:《生活饮用水卫生标准》(GB5749-2006);

2、当规范或标准对某些专用材料不适合时,可采用材料生产厂的相关标准。

(三)设计要求

农村一体化净水设备

1、产水用途:用于全村生活饮用+其他用途;

2、设计要求:系统进水量≥100m3/h,进水压力:0.1~0.4Mpa

3、系统出水:≥100m3/h(水温25℃);

4、出水指标:浊度≤1NTU,检测后要符合《生活饮用水卫生标准》GB5749-2006相关水质要求。

三、净水系统设计要求

农村一体化净水设备

1、系统要求

根据用户提供水质、取水情况及产水要求设计。

系统配置和设置完全能够满足进水条件要求,以自动、节能、操作简单、环保、耐用及安全为原则,保证系统长期稳定高效运行。

2、技术保证

一体化净水系统产水:100m3/h

农村一体化净水设备

3、工程条件

供水系统:水量100m3/h

供电系统:380v/50hz±5%

(根据乙方统计容量,由甲方提供动力电源送至乙方这指定设备)

四、产品设计及性能说明

农村一体化净水设备

1、工艺设计

工艺流程图:

蓄水池水经进入设备前加入絮凝剂,在管道混合器中混合后进入净化设备,经过混凝、斜板沉淀、曝气溶氧、滤层过滤得到清澈的水质,在杀菌消毒后流入蓄水池,完成对原水的净化。

2、设备配置

设备 型号 数量

YYA一体化净水设备 YYA-100D

(100m3/h) 1

管道混合器 1

混凝剂投加装置 XN 1

助凝剂投加装置 XN 1

电解法次氯酸钠发生器 CL-50 1

水泵 2

(一用一备)用户提供

获取方案报价

农村一体化净水设备

3、设备介绍

絮凝剂加药:

为了使滤器能够更有效的去除悬浮物,提高后续系统的过滤效果,实际加药量需根据当时水质及絮凝试验确定。

管道混合器:

为提高絮凝剂混合效果,系统在进入一体化净水设备进水口附近设置1台管道混合器,目的是更好的与水混合,保证后续系统的过滤效果,降低水的浊度;

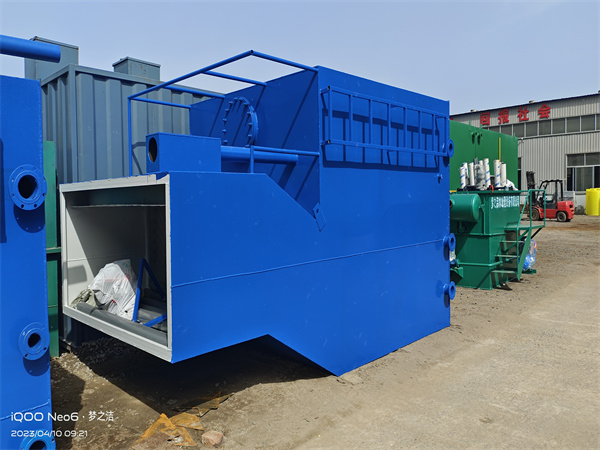

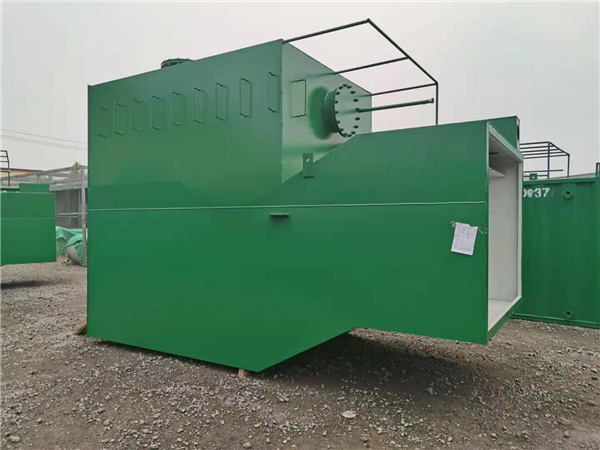

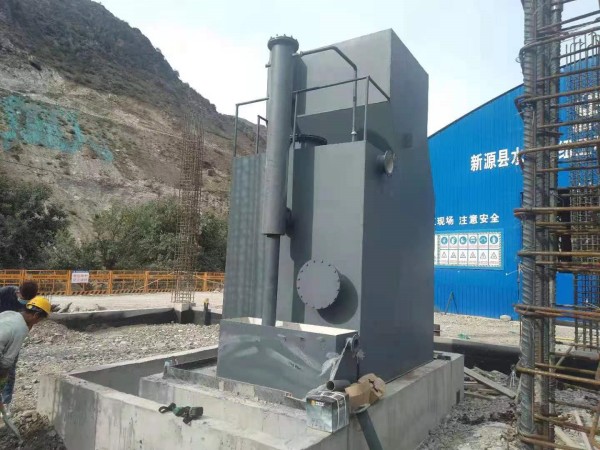

一体化净水设备:

将絮凝、沉淀、过滤、自动反洗四个过程有机地组合于一套设备内,辅以加药(混凝剂)、混合、消毒,即可成为一个成套的中/小型净化水设备。

独立的过滤系统净化水质,自动反洗自动排污,净化效率更高!

只要接通设备外接管道(进出水管、排污管),设备就能正常过滤出水、自动反洗排污,出水浊度保持0.4~3NTU

设备工艺特点

(1)混合:由静态管道混合器进行水力混合;

(2)曝气溶氧:“瀑布跌水”方式,溢出水中有害气体,消除异味,溶解氧气,鲜活水质;

(3)澄清:内置斜板沉淀大颗粒污染物;

(4)过滤:采用3~9层不同介质的天然复合滤料按照不同密度、质量有序排列,截留去污98%以上;

(5)冲洗:虹吸控制反洗时间及频率,滤层360度清洗,防止滤料层板结;

(6)排泥:采用手动阀排泥。

更多关于一体化净水设备的相关资料,可关注公司网站(www.sdmzj.com)!
