一体化净水设备厂家,专业农村小型自来水厂(村镇集中供水)水处理系统设计方案供应商
一、方案设计总则
(一)一体化净水设备厂家,适用于农村生活饮用水(饮水巩固提升工程)项目,并提出系统功能设计、结构、性能、安装和试验等技术要求。
(二)一体化净水设备厂家,符合需方所提出的水处理技术要求,并引用有关水质标准和规范条文。
(三)一体化净水设备厂家,所设计并提供的产品为符合该项目工程的优质产品。
二、设计基础
(一)原水水质
一体化净水设备厂家,进水指标:
1、进水:河流、溪流、水库等地表水源或部分地下水源(需检测水样);
2、浊度:晴时100~300NTU,雨时800~1300NTU;
3、水温:3℃~25℃;
4、现有装置:蓄水池;
5、水质问题:晴时水体浊度超标(内有少量泥沙、杂质)、水色发黄、轻微的异味、细菌超标;雨季时沉淀后水质浑浊发黄,泥沙量大,异味严重,细菌超标。
(二)设计依据
1、出水水质标准:《生活饮用水卫生标准》(GB5749-2006);
2、当规范或标准对某些专用材料不适合时,可采用材料生产厂的相关标准。
(三)设计要求
一体化净水设备厂家
1、产水用途:用于全村生活饮用+其他用途;
2、设计要求:系统进水量≥100m3/h,进水压力:0.1~0.4Mpa;
3、系统出水:≥100m3/h(水温25℃);
4、出水指标:浊度≤1NTU,检测后要符合《生活饮用水卫生标准》GB5749-2006相关水质要求。
三、净水系统设计要求
1、系统要求
根据用户提供水质、取水情况及产水要求设计。
系统配置和设置完全能够满足进水条件要求,以自动、节能、操作简单、环保、耐用及安全为原则,保证系统长期稳定高效运行。
2、技术保证
一体化净水系统产水:≥100m3/h
3、工程条件
供水系统:水量100m3/h
供电系统:380v/50hz±5%
(根据乙方统计容量,由甲方提供动力电源送至乙方这指定设备)
四、产品设计及性能说明
一体化净水设备厂家
1、工艺设计
工艺流程图:
蓄水池水经进入设备前加入絮凝剂,在管道混合器中混合后进入净化设备,经过混凝、斜板沉淀、曝气溶氧、滤层过滤得到清澈的水质,在杀菌消毒后流入蓄水池,完成对原水的净化。

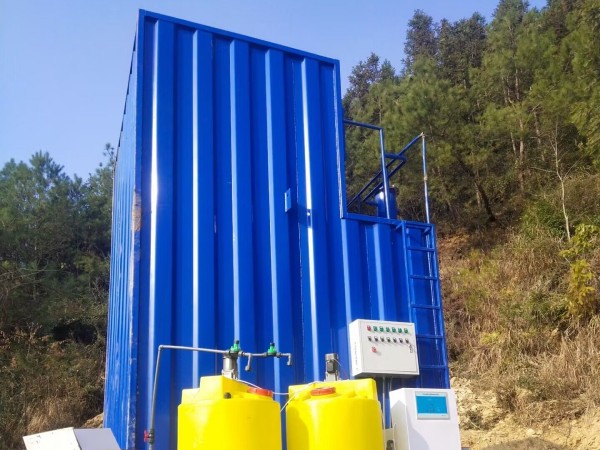

2、设备配置
设备 型号 数量
一体化净水设备TH-YYA-100D
(100m3/h) 1台
管道混合器 1台
混凝剂投加装置 XN 1台
助凝剂投加装置 XN 1台
电解法次氯酸钠发生器 CL-50 1台
水泵 2台
(一用一备)用户提供
获取方案报价
3、设备介绍
絮凝剂加药:
为了使滤器能够更有效的去除悬浮物,提高后续系统的过滤效果,实际加药量需根据当时水质及絮凝试验确定。
管道混合器:
为提高絮凝剂混合效果,系统在进入一体化净水设备进水口附近设置1台管道混合器,目的是更好的与水混合,保证后续系统的过滤效果,降低水的浊度;

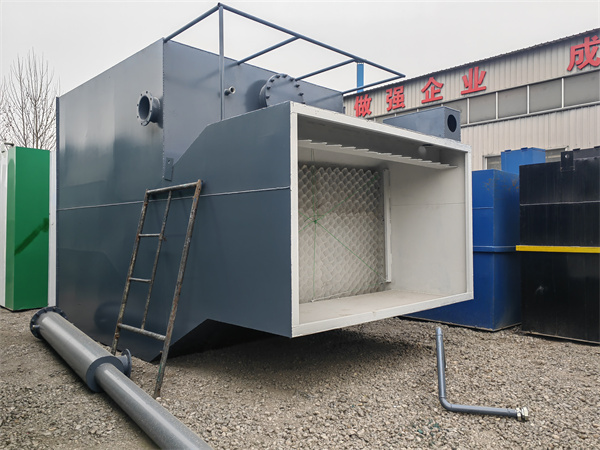

一体化净水设备:
将絮凝、沉淀、过滤、自动反洗四个过程有机地组合于一套设备内,辅以加药(混凝剂)、混合、消毒,即可成为一个成套的中/小型净化水设备。
独立的过滤系统净化水质,自动反洗自动排污,净化效率更高!
只要接通设备外接管道(进出水管、排污管),设备就能正常过滤出水、自动反洗排污,出水浊度保持0.4~3NTU。
设备工艺特点
(1)混合:由静态管道混合器进行水力混合;
(2)曝气溶氧:“瀑布跌水”方式,溢出水中有害气体,消除异味,溶解氧气,鲜活水质;
(3)澄清:内置斜板沉淀大颗粒污染物;
(4)过滤:采用3~9层不同介质的天然复合滤料按照不同密度、质量有序排列,截留去污98%以上;
(5)冲洗:虹吸控制反洗时间及频率,滤层360度清洗,防止滤料层板结;
(6)排泥:采用手动阀排泥。
更多关于一体化净水设备的相关资料,可关注公司网站(www.sdmzj.com)!
