一体化MBR污水处理设备

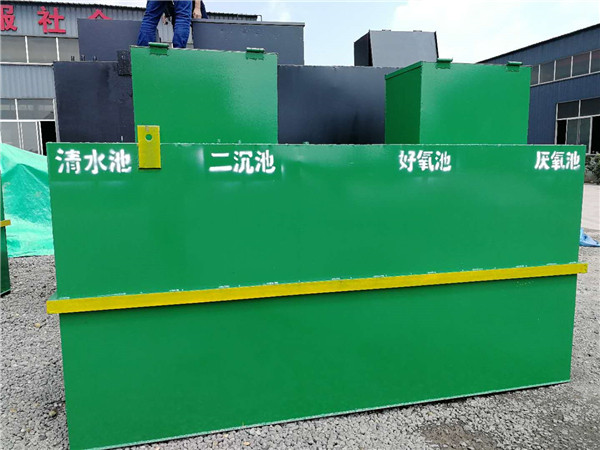

一体化MBR污水处理设备是一体化污水处理设备、将一沉池、I、II级接触氧化池、mbr膜池、污泥池集中一体的设备，并在I、II级接触氧化池中进行鼓风曝气，使接触氧化法和活性污泥法有效的结合起来，同时具备两者的优点，并克服两者的缺点，使污水处理水平进一步提高。

一背景技术

目前，水污染处理已被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，为使污水排放达到相应的指标，以达到保护环境和水资源循环利用的目的，需要将工业污水和生活污水进行一系列的水污染处理程序，同时，水污染处理也越来越多地走进寻常百姓的日常生活。在目前现有水污染处理中，水污染处理厂其一般占地面积较大，从其根本上来讲是由于其处理池面积大，同时还由于各个设备之间的连接分散，导致上述问题的存在，同时，现有污水处理设备的布置还导致人员巡查难度大、管钱布置分散，从而导致企业投入成本的加大，再者，目前水污染处理中由于处理程序复杂，很多企业因此并不是很重视水污染处理的结果，导致污水处理质量不高，排放至环境中导致污染环境问题的处理，因此，有必要对上述问题予以解决。

二、技术方案

一体化MBR污水处理设备的目的在于克服现有技术的不足，适应现实需要，提供一种结构紧凑、适合中小企业使用、投入成本少的一体化MBR污水处理设备。

为了实现一体化MBR污水处理设备的目的，一体化MBR污水处理设备所采用的技术方案为：

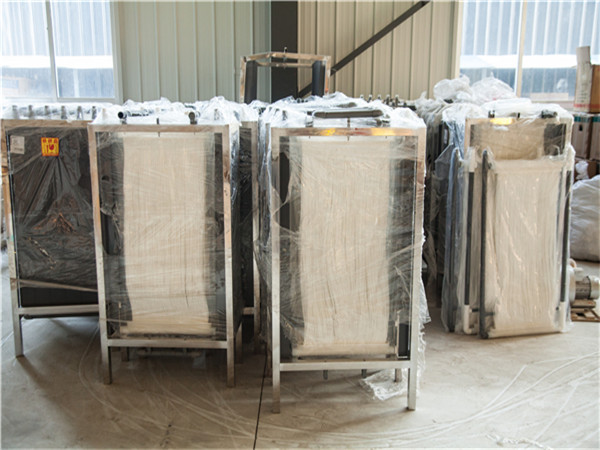

设计一种一体化MBR污水处理设备，包括呈“口”字形设置的围堰、对应设置于围堰底部的底面板;在所述围堰内由左至右依次设置有电器安装室、MBR处理池、兼氧池、清水池，在所述MBR处理池的底部设置有曝气器，并在所述MBR处理池内、曝气器的上方还设置有MBR膜组件;还包括一定数量的填料，所述填料呈矩阵排列设置于所述兼氧池内;

还包括与所述曝气器的进气口对应连通的第一风机，以及与所述MBR膜组件上的曝气管的进气口对应连通的第二风机;还包括与所述MBR膜组件上的集水管的出水口对应连通的第一抽水泵，所述第一抽水泵的出水口经由管道还与所述MBR处理池对应连通;还包括设置于所述清水池中的抽液管，所述抽液管经由第二抽水泵与所述兼氧池对应连通;所述兼氧池还与所述MBR处理池对应连通;还包括设置于所述电器安装室内的加药桶、与所述加药桶对应连通的加药管，所述加药管经由加药泵与所述MBR处理池对应连通。

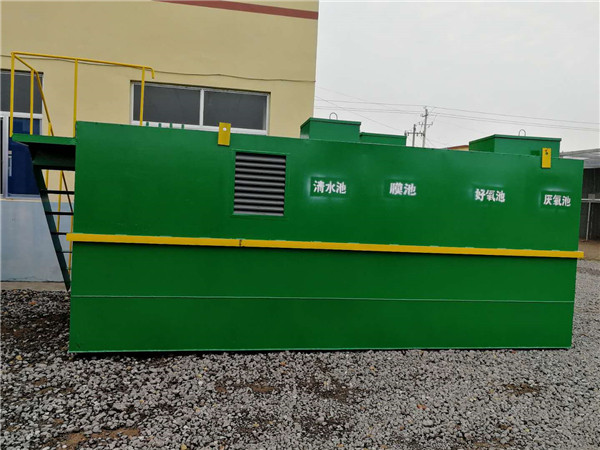

进一步的，所述第一抽水泵、第二抽水泵、第一风机、第二风机均设置于所述电器安装室内。进一步的，所述第一风机、第二风机均为回转式鼓风机。进一步的，在所述围堰的侧部还设置有走道平台，所述走道平台的平面与所述围堰最上端的高度差为80cm,且所述走道平台位于所述围堰最上端的下方。

进一步的，还包括楼梯，所述楼梯设置于所述围堰的侧部，且所述楼梯的顶部设置于所述走道平台的端部，所述楼梯的底部设置于所述围堰的底部。进一步的，还包括设置于所述电器安装室内的控制柜，用于控制所述第一抽水泵、第二抽水泵、第一风机、第二风机、加药泵的控制开关均设置于所述控制柜内。进一步的，在所述电器安装室内还设置有与所述清水池对应连通的反冲洗水泵。

进一步的，所述电器安装室与MBR处理池之间、MBR处理池与兼氧池之间、兼氧池与清水池之间均由隔板隔离。进一步的，所述围堰、隔板、底面板均由碳钢或不锈钢板制成。

进一步的，所述围堰、隔板、低面板一体化构成。

三、主要的组成部分:

一体化MBR污水处理设备主要组成部分如下：

1、水解酸化池;

2、接触氧化池;

3、杂质沉淀池;

4、消毒处理;

5、污泥好氧消化池。

详细介绍如下：

1、水解酸化池

该工艺主要处理的就是对污水处理前进行预处理，将水中的废水进行一定的厌氧发酵，将污水的可生化性提高，这是对污水处理前比较重要的步骤，可以直接影响后期的污水处理的效率和处理时间，可以最大程度的提高污水处理的效率和减少消耗。

2、接触氧化池

氧化池根据水处理的污染程度不同分为好几个等级，普通型和加强型。一般根据处理的时间进行判断。处理时间不大于四个小时就使用普通型的氧化池，处理时间在4-6小时之间的使用加强型的氧化池。主要是使用水解酸化池出水自流至接触氧化池进行生化处理。原污水中大部分有机物在此得到降解和净化，好氧菌以填料为载体，利用污水中的有机物为食料，将污水中的有机物分解成无机盐类，从而达到净化目的。好氧菌的生存，必须有足够的氧气，即污水中有足够的溶解氧，以达到生化处理的目的。好氧池空气由风机提供，池内采用新型弹性立体填料，该填料表面积比大、使用寿命长、易挂膜、耐腐蚀，池底采用旋混式曝气器，使溶解氧的转移率高，同时有重量轻、不老化、不易堵塞、使用寿命长等优点。接触池气水比在12:1左右。(0.5-5m/h接触池为二级)

3、mbr沉淀池

污水经过生物接触氧化池处理后出水自流进入mbr沉淀池，进一步沉淀去除脱落的生物膜和部份有机及无机小颗粒，沉淀池是根据重力作用的原理，当含有悬浮物的污水从下往上流动时，由重力作用，将物质沉淀下来。沉淀池上部设可调出水堰，以调节出水水位;下部设锥形沉淀区和污泥气体装置，气源由风机提供，污泥采用气提方式输送至污泥好氧消化池。

4、消毒处理

消毒池按规范标准为30分钟，若是医院污水，消毒池增加停留时间至1-1、5小时。我公司采用二氧化氯消毒装置，消毒池与消毒装置能根据出水量大小不断改变加药量，达到多出水多加药，少出水少加药的目的，需要其它装置可另行配制。(如用于工业污水，消毒池与消毒装置可以不要。)

5、污泥好氧消化池

沉淀池所排放剩余污泥在池中进行好氧消化稳定处理，以减少污泥的体积和提高污泥的稳定性。好氧消化后的污泥量较少，清理时可用吸粪车从污泥池的检查孔伸到污泥池底部进行抽吸后外运即可(半年清理一次)。污泥好氧消化池上部设上清液回流装置，使上清液溢流至水解酸化池。

四、突出优点

1、一体化MBR污水处理设备通过将电器安装室、MBR处理池、兼氧池、清水池依次设置，与现有技术相比，节省了设备间的占用面积，同时，简化了管道布置，在一定程度上节省了企业的成本投入，同时也便于人员的实时查看;其次通过本设计在污水处理中也能够提高污水的处理净化能力，使其达到污水排放标准。

2、一体化MBR污水处理设备通过所设计的电器安装室，可以将相应的电器设备和控制设备放在其内，使其避免风吹日晒的问题，提高其使用寿命。

3、本设计结构紧凑、外观美观、便于生产制造，尤其适合中小企业的使用。

4、一体化MBR污水处理设备还具有其他优点，将在实施例中同所对应的结构一并提出。
